一本之道新久_一边摸一边爽一边叫床电影_一道本色_一道本无吗一区_久久精品日产第一区二区_久久精品三级视频

4Cr13、40Cr13

 4Cr13、40Cr13 不锈钢是Cr13型马氏体不锈钢中含碳量较高的钢种，主要性能和用途类似于3Cr13不锈钢。由于碳含量较高，热处理后的强度和硬度均较高，塑韧性相对较低。

一、化学成分

  4Cr13、40Cr13 不锈钢的化学成分见表3-45。

二、室温力学性能

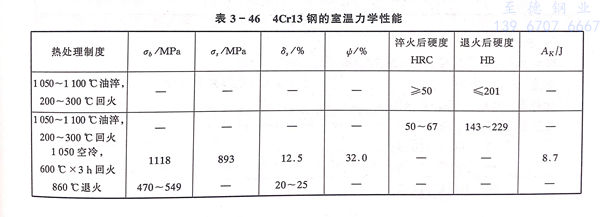

  4Cr13、40Cr13 不锈钢的室温力学性能见表3-46。

三、高温力学性能

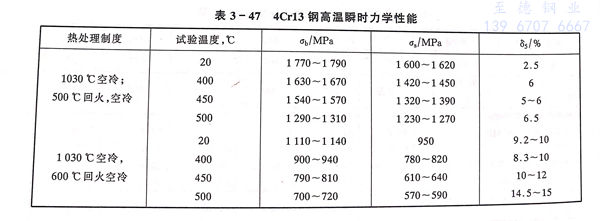

  4Cr13、40Cr13 不锈钢的高温瞬时力学性能见表3-47。

四、抗松弛性能

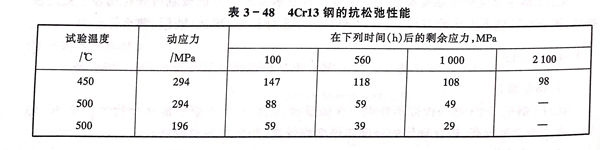

  4Cr13、40Cr13 不锈钢的抗松弛性能见表3-48。

五、耐蚀性和抗氧化性

  4Cr13、40Cr13 不锈钢的耐蚀性略低于2Cr13不锈钢，4Cr13不锈钢可在600～650℃长期使用。

六、工艺性能

 a. 热加工

  4Cr13、40Cr13 不锈钢的热加工工艺参数同3Cr13不锈钢。

 b. 热处理

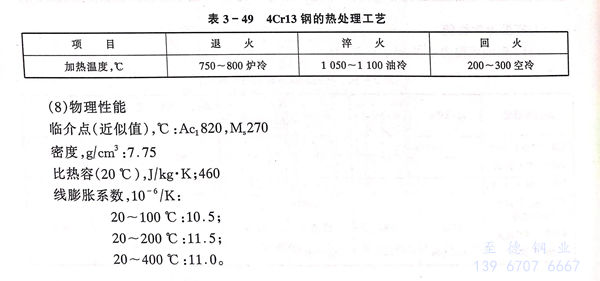

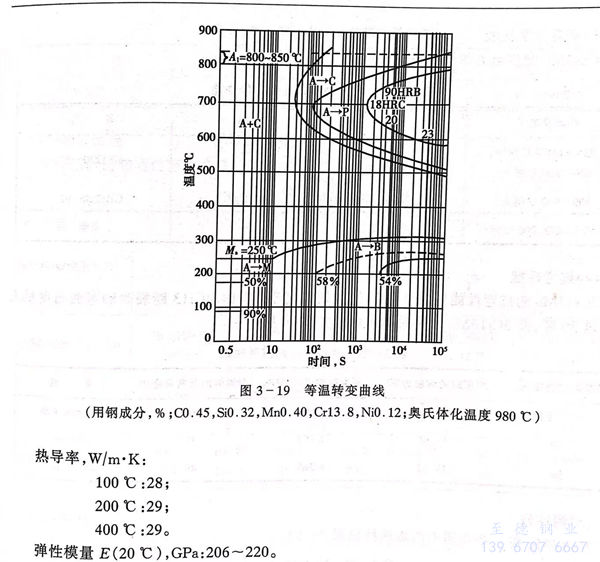

  4Cr13、40Cr13 不锈钢的热处理工艺见表3-49。等温转变曲线见图3-19。

七、物理性能

  临介点（近似值），℃：Ac，820，M，270

  密度，g／cm³：7.75

  比热容（20℃），J／kg·K；460

  线膨胀系数，10^-6／K：

                     20~100℃:10.5;

                     20~200℃:11.5;

                    20~400℃:11.0。

热导率，W／m·K：

             100℃: 28;

             200℃: 29;

             400℃: 29。

弹性模量E（20℃），GPa：206～220。

八、应用

  4Cr13、40Cr13 不锈钢主要用于制造外科医疗用具、医用剪刀、轴承、阀门、弹簧等。4Cr13、40Cr13 不锈钢可焊性差，通常不制造焊接部件。
