一本之道新久_一边摸一边爽一边叫床电影_一道本色_一道本无吗一区_久久精品日产第一区二区_久久精品三级视频

00Cr13Ni5Mo

 00Cr13Ni5Mo 不锈钢是在CA-6NM铸钢基础上发展的超低碳马氏体不锈钢。它具有良好的强度、韧性、可焊性及耐磨蚀性能。此钢一改高碳马氏体以形成碳化物的强化手段，而以具有高韧性的低碳马氏体的形成并以镍、钼等合金元素补充强化为主要强化手段。通过适当的热处理使之具有低碳板条状马氏体与逆转变奥氏体的复合组织，从而既保留了高的强度水平又具有良好的韧性和可焊性。本钢适用于厚截面尺寸且要求具有良好可焊性的使用条件，如大型水电站转轮、转轮下环以及石油工业耐蚀管线等。对于一些小截面尺寸的应用，钢的含碳量可适当提高。

一、化学成分

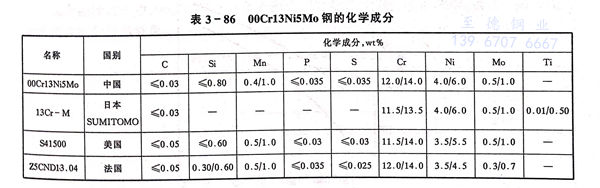

00Cr13Ni5Mo 不锈钢的化学成分列于表3-86中，为便于比较，某些高碳型Cr13Ni4Mo也一并列入。

二、室温力学性能

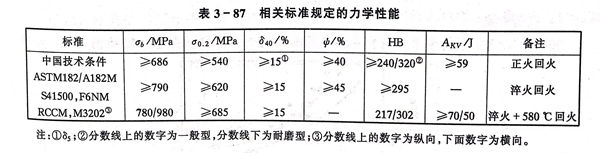

  相关标准规定的室温力学性能指标见表3-87。

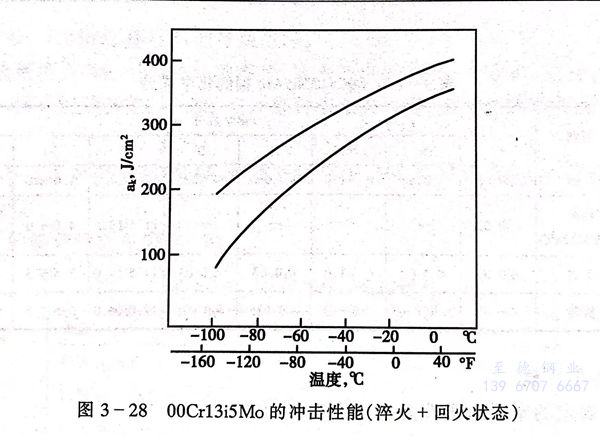

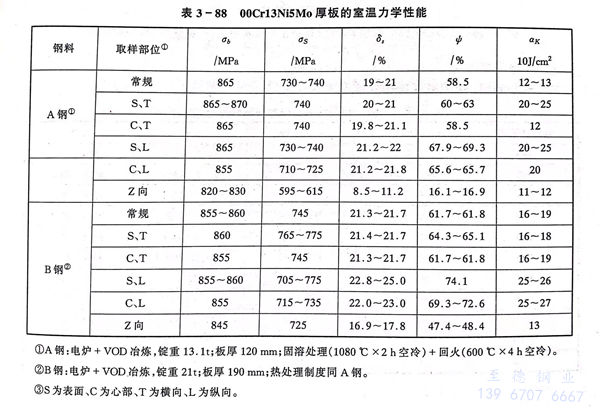

  实测室温力学性能见表 3-88。冲击试验性能与试验温度的关系见图 3-28。

三、疲劳性能

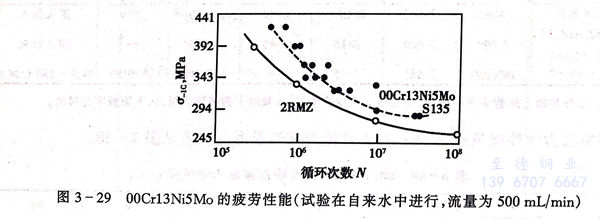

  00Cr13Ni5Mo不锈钢在自来水中的疲劳性能见图3-29，优于瑞典的2RM2铸钢。

四、高温力学性能

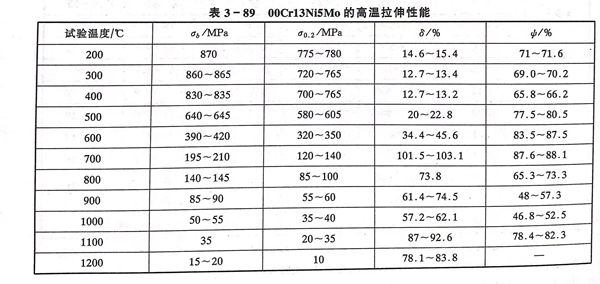

  00Cr13Ni5Mo不锈钢的高温拉伸性能见表3-89。

五、耐磨性和耐蚀性

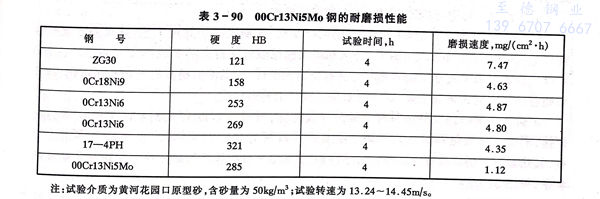

  在含泥沙的水中，00Cr13Ni5Mo不锈钢的耐磨性损性能优于奥氏体不锈钢，表3-90汇总了耐磨损性能的试验结果。

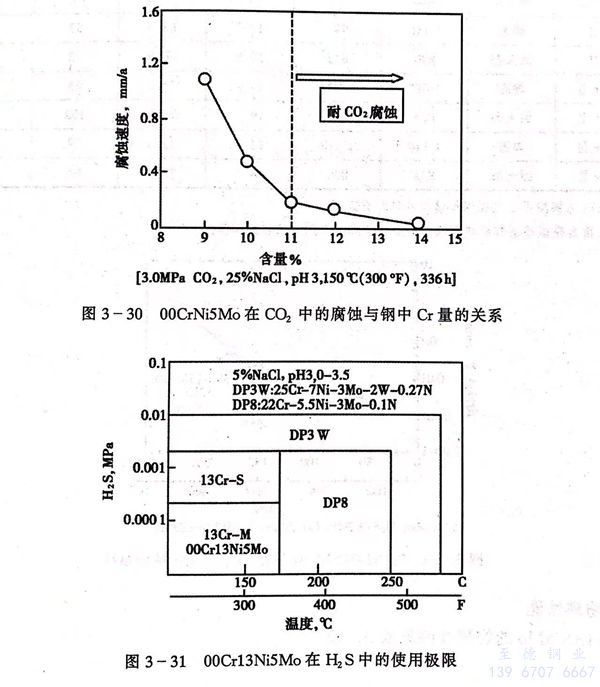

  在二氧化碳环境中，00Cr13Ni5Mo不锈钢的耐蚀性受钢中含铬量所制约，只要含铬量大于11％，其腐蚀率就稳定在较低水平，见图3-30。在H2S环境中的使用界限见图3-31。

六、工艺性能

 a. 热加工

  00Cr13Ni5Mo不锈钢具有良好的热加工性能，热加工工艺参数同一般的18-8型奥氏体不锈钢，可顺利生产锻件、板、管等。厚板的热成形宜在700～1000℃进行。

 b. 冷加工

  可进行冷轧、冷拔、冷弯等成形操作。

 c．热处理

  00Cr13Ni5Mo不锈钢通常采用淬火（正火）＋回火的热处理工艺，淬火或正火的温度为1080℃，回火温度为600℃，淬火和回火的保温时间视产品的截面尺寸而定。在600℃以上的温度回火在原奥氏体晶界上将有析出相沉淀，随温度的提高析出相愈加粗化，而且伴随着逆转变奥氏体量下降，这一结果将有损于钢的塑韧性。

d. 焊接

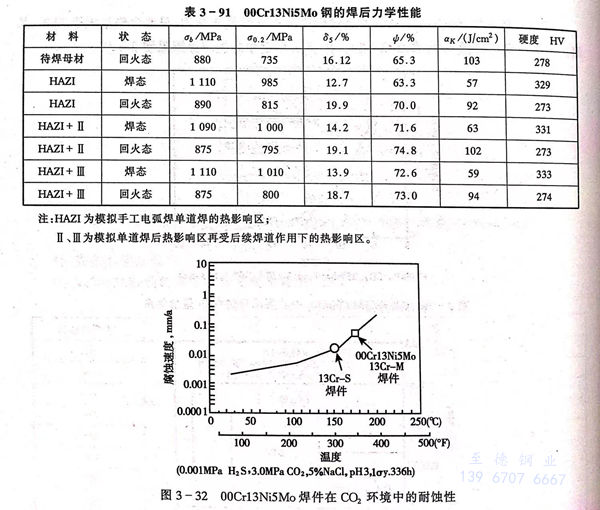

 00Cr13Ni5Mo不锈钢具有良好的焊接性能，可采用GTAW、GMAW、SMAW等方法焊接，不需焊前预热和焊后热处理。配套焊接材料为00Cr17Ni6Mo。特厚板经多道次焊接，其热影响区仍具有良好的综合力学性能，见表3-91。焊后的耐蚀性亦保持在足够高的水平，见图3-32。

七、物理性能

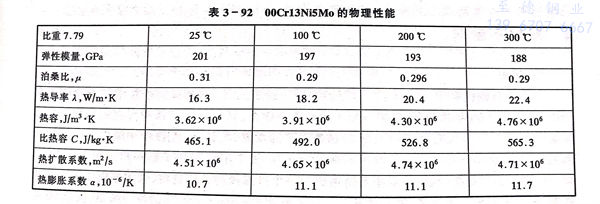

 00Cr13Ni5Mo不锈钢的物理性能见表 3-92 。

八、应用

  00Cr13Ni5Mo不锈钢主要用于需焊接的高强度承力部件。在大型水电站中，已成功用于耐磨蚀转轮和转轮下环；在石油工业中用于耐二氧化碳、硫化氢腐蚀并需现场焊接的管线；在核工业中应用于压水堆2、3级辅助泵传动轴和控制棒驱动机构。
