一本之道新久_一边摸一边爽一边叫床电影_一道本色_一道本无吗一区_久久精品日产第一区二区_久久精品三级视频

015Cr21Ni26Mo5Cu2、N08904、904L、00Cr20Ni25Mo4.5Cu

015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L超级奥氏体不锈钢，此钢种是一种含碳量很低的高合金化的奥氏体不锈钢,在稀硫酸中有很好抗腐蚀性，专为腐蚀条件苛刻的环境而设计。具有较高的铬含量和足够的镍含量，铜的加入使它具有很强的抗酸能力，尤其对氯化物间隙腐蚀和应力腐蚀崩裂有高度抗性，不易出现蚀损斑和裂缝,抗点蚀能力略优与其他钢种,具有良好的可加工性和可焊性，可用于压力容器。　

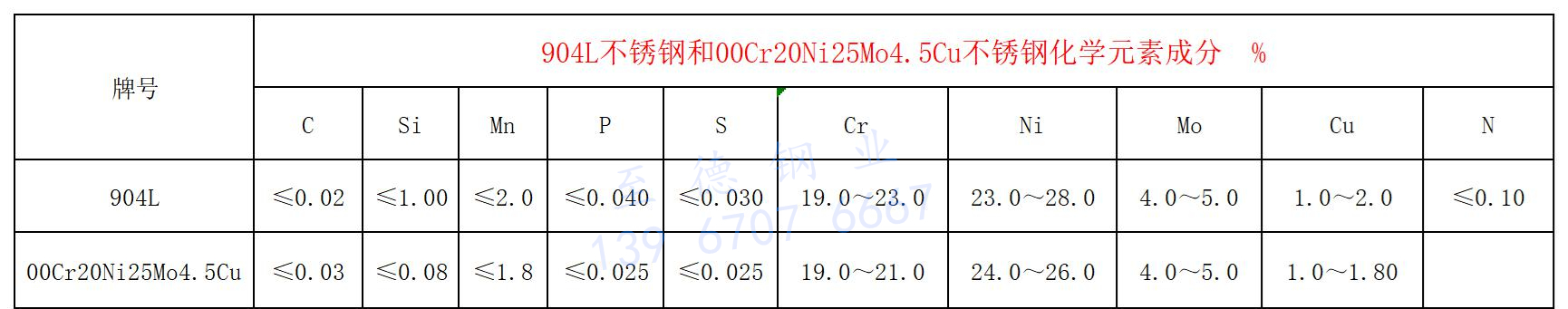

一、化学成分

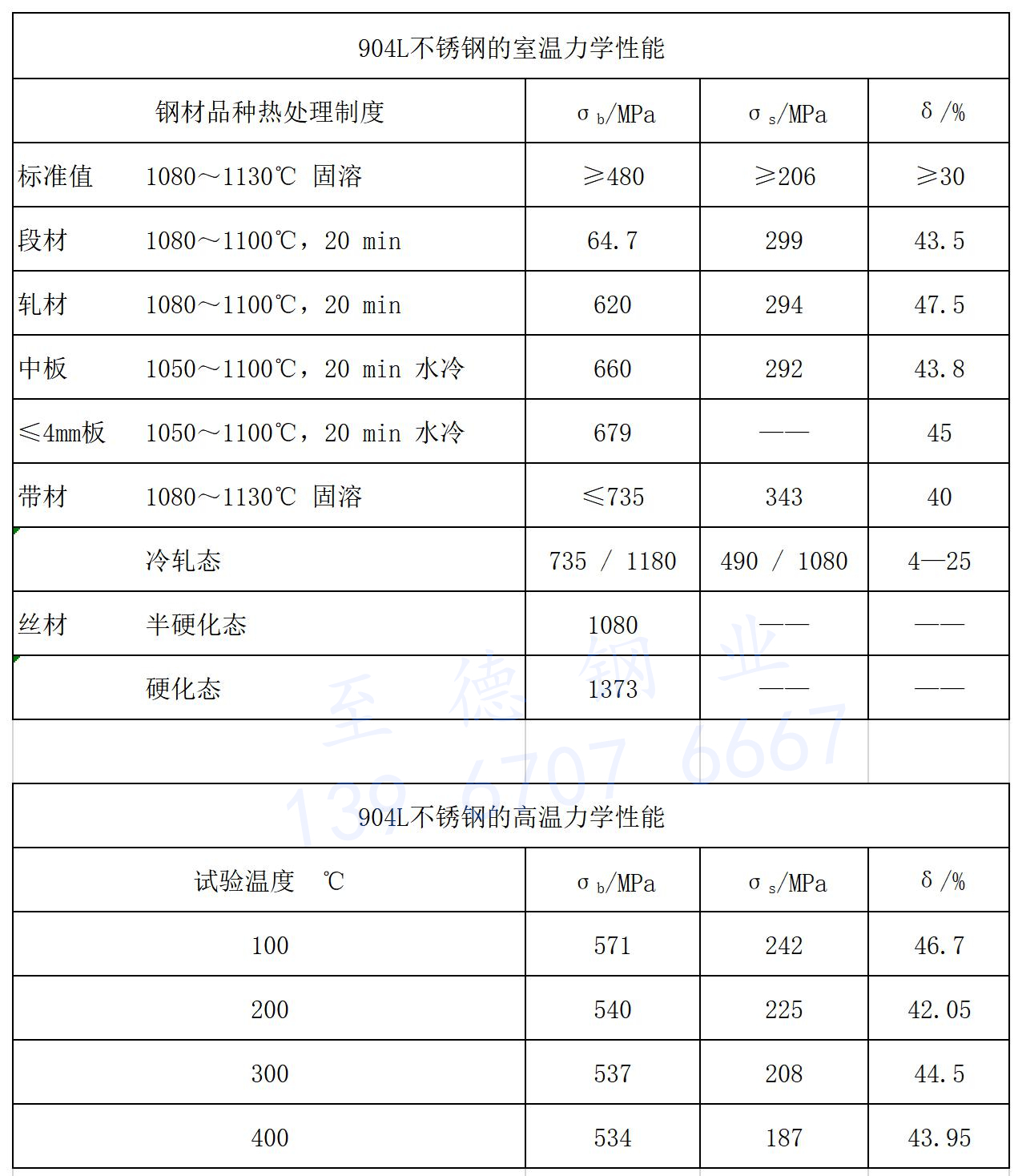

二、力学性能

三、工艺性能

 a. 热加工

   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢具有良好的热加工性能，但较316L不锈钢热变形抗力大，加工难度增大。钢的热加工温度范围900-1150℃。热锻的最高加热温度可达1180℃，订锻温度≥900℃。

 b. 冷加工

   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢的冷加工性能类似于316L不锈钢，可进行冷拔、冷轧及其他冷成形加工。

 c. 热处理

     固溶处理制度为 1100-1150℃加热保温后快冷。

 d. 焊接

    015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢焊接性能良好，可使用常规的焊接方法予以焊接，焊接材料与母材相同，焊前不需要预热，焊后也不需要热处理，如需热处理，可在1075-1125℃加热后快冷进行热处理。

四、材料应用

   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢主要用于石油化工领域如醋酸丁酯、醋酸甲酸、对苯二酸、聚氯乙烯等环境；无机化学工业，如硫酸、硫酸铵、纯碱、磷酸等介质环境；防污染净化系统，如煅烧炉和电厂烟道洗涤器；海水、半咸水和污染水的冷却器等。
