一本之道新久_一边摸一边爽一边叫床电影_一道本色_一道本无吗一区_久久精品日产第一区二区_久久精品三级视频

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不锈钢是一种马氏体时效硬化不锈钢，在固溶处理以后，通过简单的一次时效处理可获得高的强度、韧性和塑性以及良好的耐蚀性。在一些腐蚀环境中，它的耐蚀性相当于304不锈钢，而其强度却是304不锈钢的3倍，该钢易于生产，有良好的加工制造特性，广泛应用于食品加工设备、化学加工设备及轮船涡轮发动机叶片，泵轴、活塞杆、锚等。

一、化学成分

  0Cr15Ni6MoCuNb、Custom 450 不锈钢的化学成分见表5-32。

二、 室温力学性能

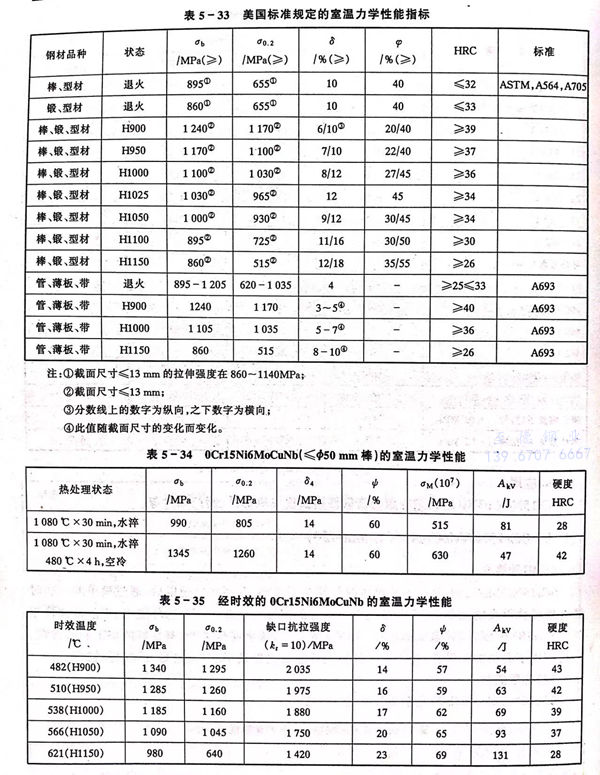

  0Cr15Ni6MoCuNb、Custom 450 不锈钢的室温力学性能见表5-33至表5-35。

三、高温力学性能

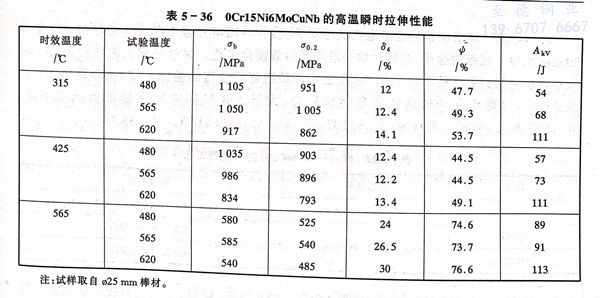

  0Cr15Ni6MoCuNb、Custom 450 不锈钢的高温力学性能见表5-36 。

四、耐蚀性

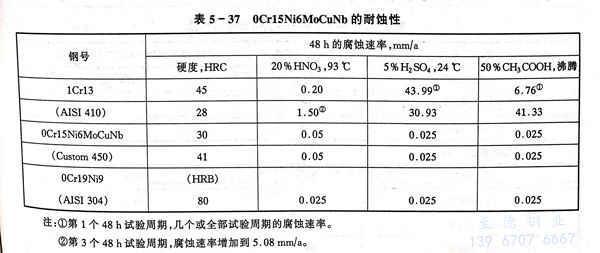

  0Cr15Ni6MoCuNb、Custom 450 不锈钢在盐雾大气条件下，具有良好的耐蚀性，在35℃的5％和20％盐水喷雾试验中呈现出优良的耐锈性和耐点蚀性能。在酸性介质中的耐蚀性优于Cr13型马氏体不锈钢，与0Cr19Ni钢相当（见表5-37）。

五、工艺性能

  a. 热加工

   此钢易于热加工，加工温度范围为900～1260℃，为便于热加工并获得细小晶粒尺寸，最佳加热温度为1150～1170℃。

  b. 冷加工

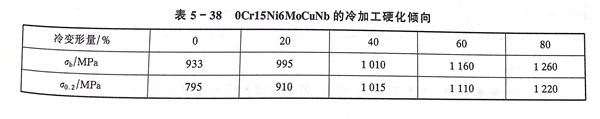

   钢的冷加工硬化倾向低（见表5-38），在不进行中间退火的情况下能进行大变形量冷加工。

  c. 热处理

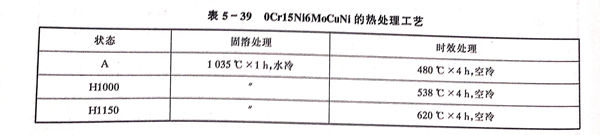

  通常此钢的固溶退火状态交货，推荐的固溶处理工艺为1024～1052℃×30min水冷。根据对强度、塑韧性的要求选择时效硬化工艺。时效处理工艺见表5-39，时效对力学性能的影响见图5-10。时效是获得最终使用性能的关键工序，推荐采用480℃温度时效，以得到良好的强度和塑韧性配合，大于538℃时效韧性提高但强度下降。0Cr15Ni6MoCuNb的临界点为：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此钢焊前不需预热，采用0Cr15Ni6MoCuNb焊材，可使用焊接不锈钢各种焊接方法进行焊接，如要求达到最佳耐蚀性，应进行焊后固溶退火处理，钎焊温度同固溶处理温度，钎焊料可使用0Cr19Ni9钎焊料。

六、物理性能

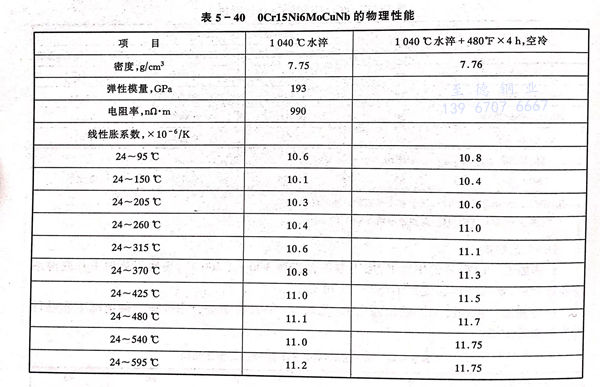

  0Cr15Ni6MoCuNb、 Custom 450 不锈钢的物理性能见表5-40。

七、应用

  0Cr15Ni6MoCuNb、Custom 450 不锈钢主要用于要求耐蚀不锈性的齿轮、弹簧、紧固件及飞机和透平部件。
